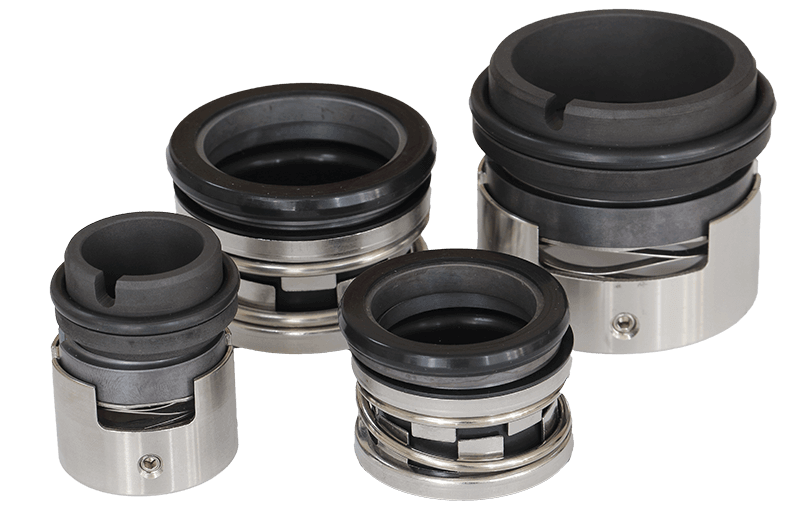

Торцовое уплотнение BS2100

Торцовое уплотнение  BS2100
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Курьером от
2. Самовывоз со склада в Москве .
3. По РФ  отгружаем через ТК "Деловые Линии" ,  ТК"СДЭК", ТК"ПЭК", ТК"Кашалот"
Стоимость доставки: 500 рублей

Описание Торцовое уплотнение BS2100

Основным предназначением механического торцевого уплотнения является герметизация переходного вала винтового насоса с целью предотвращения утечки рабочей среды в атмосферу.

Механическое торцевое уплотнение представляет собой два кольца пары трения, одно кольцо неподвижно и установлено в корпусе торцевого уплотнения насоса, второе закреплено на вращающемся валу. Рабочие поверхности пары трения прижаты друг к другу пружиной. Поверхности подвижной и неподвижной части имеют идеально гладкую поверхность, зазор между ними остаётся меньше микрона. Также в конструкции существуют вторичные уплотнения, которые обеспечивают герметичность и выполнены из различных эластомеров (NBR, EPDM, VITON).

Охлаждение торцевого уплотнения происходит за счет перекачиваемой среды (одинарное торцевое уплотнение) или за счет затворной жидкости (двойное торцевое уплотнение).

Технические характеристики торцевых уплотнений серии BS2100

Механические торцевые уплотнения (серии BS2100), поставляемые нашей компанией, изготовлены из следующих материалов:

  • неподвижное кольцо (графит / карбид кремния / карбид вольфрама);
  • вращающееся кольцо (графит / карбид кремния / карбид вольфрама);
  • вторичные уплотнения (NBR, EPDM, VITON);
  • металлические части (нержавеющая сталь AISI304).



Технические данные механических торцевых уплотнений серии BS2100:

  • температура перекачиваемой среды -400С…+1500С;
  • избыточное давление рабочей среды в камере насоса – до 10 кгс/см2;
  • диаметр вала по установку торцевого уплотнения 10-100 мм.


Размеры торцевых уплотнений серии BS2100 в мм.

d1 d2 d3 L1 L2 L3 L4
10 20 21 5 15,2 27,7 35,2
12 22 23 6 15,2 26,7 34,2
14 24 25 6 15,2 29,2 34,2
15 25 26 6 15,2 29,2 34,2
16 26 27 6 15,2 29,2 34,2
18 32 33 6 20,2 31,7 39,2
20 34 35 6 20,2 31,7 39,2
22 36 37 6 20,2 31,7 39,2
24 38 39 6 20,2 34,2 44,2
25 39 40 6 20,2 34,2 44,2
28 42 43 6 26,2 36,7 44,2
d1 d2 d3 L1 L2 L3 L4
30 44 45 7 26,2 35,7 43,2
32 46 48 7 26,2 35,7 48,2
33 47 48 7 26,2 35,7 48,2
35 49 50 8 26,2 34,7 47,2
40 56 58 8 30,2 37,2 47,2
43 59 61 8 30,2 37,2 52,2
45 61 63 8 30,2 37,2 52,2
48 64 66 10 30,2 35,2 50,2
50 66 70 10 30,2 37,7 50,2
55 71 75 10 30,2 37,7 60,2
58 78 78 10 33,2 42,7 60,2
d1 d2 d3 L1 L2 L3 L4
60 80 80 12 33,2 40,7 58,2
63 83 83 12 33,2 40,7 58,2
65 85 85 12 33,2 40,7 68,2
68 88 90 12 33,2 40,7 68,2
70 90 92 12 33,2 48,2 68,2
75 99 97 12 40,2 48,2 68,2
80 104 105 14 40,2 47,7 77,7
85 109 110 14 40,2 47,7 77,7
90 114 115 14 40,2 52,7 77,7
95 119 120 14 40,2 52,7 77,7
100 124 125 14 40,2 52,7 77,7
Технические характеристики торцевых уплотнений серии BS2100
